 1. Pendahuluan[kembali]

      Konfigurasi bias FET mengacu pada cara tegangan bias diterapkan pada terminal gate, sumber, dan drain dari Field-Effect Transistor (FET). Tujuannya adalah untuk mengatur operasi FET agar sesuai dengan kebutuhan aplikasi tertentu. FET juga memiliki dua jenis utama yaitu Junction FET (JFET) dan Metal-Oxide-Semiconductor FET (MOSFET).

 2. Tujuan[kembali]

    a. Mengetahui dan memahami apa itu konfigurasi bias FET

    b. Mengetahui dan memahami tipe-tipe rangkaian konfigurasi bias FET

    c. Mengetahui dan memahami cara kerja serta melakukan simulasi dari rangkaian konfigurasi bias FET

 3. Alat dan Bahan[kembali]

    A. Alat

1. Voltmeter

Tampilan Voltmeter asli

Tampilan Voltemeter pada aplikasi Proteus

    DC Voltmeter merupakan alat yang digunakan untuk mengukur besar tengangan pada suatu komponen. Cara pemakaiannya adalah dengan memparalelkan kaki- kaki Voltmeter dengan komponen yang akan diuji tegangannya.

Berikut adalah Spesifikasi dan keterangan Probe DC Volemeter

2. Amperemeter

Tampilan Ampermeter asli

Tampilan Ampermeter pada aplikasi Proteus

    Amperemeter adalah alat ukur listrik yang digunakan untuk mengetahui seberapa besar kuat arus listrik pada yang mengalir pada suatu rangkaian.

3. Baterai (Battery)

Tampilan Baterai asli

Tampilan baterai pada aplikasi Proteus

    Baterai adalah alat elektro kimia yang berfungsi untuk menyimpan tenaga listrik dalam bentuk tenaga kimia atau bisa juga untuk menyediakan dan menyuplai energi listrik. Tenaga listrik yang tersimpan akan dialirkan lagi untuk memberikan arus listrik seperti pada lampu posisi, lampu indikator, lampu rem belakang dan klakson. Kontruksi baterai terdiri dari kotak baterai yang didalamnya terdapat elektrolit asam sulfat, elektrode positif, dan elektrode negatif.

B. Bahan/komponen

1. Resistor

Tampilan Resistor asli

Tampilan Resistor pada aplikasi Proteus

    Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya.

Tabel warna Resistor

2. Ground

Tampilan Ground asli

Tampilan Ground pada aplikasi Proteus

    Ground pada peralatan kelistrikan dan elektronika adalah memberikan perlindungan ke seluruh sistem serta menetralisir cacat yang disebabkan daya yang kurang baik atau kualitas komponen yang tidak standar.

3. Transistor

Tampilan Transistor asli

Tampilan Transistor dalam aplikasi Proteus

Transistor merupakan alat semikonduktor yang dapat dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus,  stabilisasi tegangan, dan modulasi sinyal.

  4. Dasar Teori[kembali]

     Tabel 7.1 mengulas hasil dasar dan menunjukkan kesamaan dalam pendekatan untuk sejumlah konfigurasi bias FET (Field Effect Transistor). Ini juga mengungkapkan bahwa analisis konfigurasi dc untuk FET adalah cukup mudah. Setelah karakteristik transfer ditetapkan, bias jaringan garis dapat ditarik dan titik-Q ditentukan di persimpangan transfer perangkat karakteristik dan kurva bias jaringan. Analisis yang tersisa hanyalah sebuah aplikasi hukum dasar analisis rangkaian.



  5. Percobaan[kembali]

    a) Prosedur[kembali]

1. Untuk membuat rangkaian ini, pertama, siapkan semua alat dan bahan yang bersangkutan, di ambil dari library proteus
2. Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.
3. Tepatkan posisi letak nya dengan gambar rangkaian
4. Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh
5. Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka motor akan bergerak yang berarti rangkaian bekerja

    b) Rangkaian Simulasi dan Prinsip Kerja [kembali]

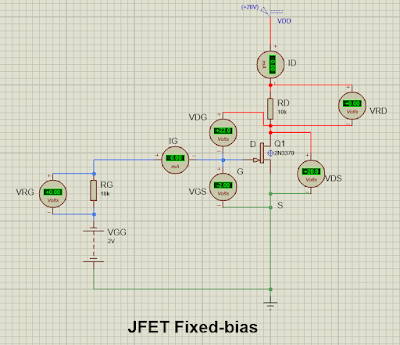

Rangkaian 1

Rangkaian 2

Rangkaian 3

Rangkaian 4

Rangkaian 5

Rangkaian 6

Rangkaian 7

Rangkaian 8

Rangkaian 9

Rangkaian 10

    Prinsip Kerja:

    Junction FET (JFET) dan Metal-Oxide-Semiconductor FET (MOSFET). Prinsip kerja keduanya berdasarkan medan listrik yang diberikan pada gate transistor.

Tegangan gate mengontrol medan listrik di kanal (JFET) atau di antarmuka semikonduktor-oksida (MOSFET). Ketika medan listrik diubah oleh tegangan gate, hambatan kanal (JFET) atau konduktivitas kanal (MOSFET) berubah. Arus antara sumber dan drain dikendalikan oleh medan listrik yang dihasilkan oleh tegangan gate.

  c) Video Simulasi [kembali]



 6. Download File[kembali]

• Video Simulasi [Download]
• Rangkaian 1 [Download]
• Rangkaian 2 [Download]
• Rangkaian 3 [Download]
• Rangkaian 4 [Download]
• Rangkaian 5 [Download]
• Rangkaian 6 [Download]
• Rangkaian 7 [Download]
• Rangkaian 8 [Download]
• Rangkaian 9 [Download]
• Rangkaian 10 [Download]
• Datasheet Voltmeter [Download]
• Datasheeet Amperemeter [Download]
• Datasheet Baterai [Download]
• Datasheet Resistor [Download]
• Datasheet Diode [Download]
• Datasheet transistor NPN [Download]
• Datasheet transistor PNP [Download]
